混凝土的天然养护工艺

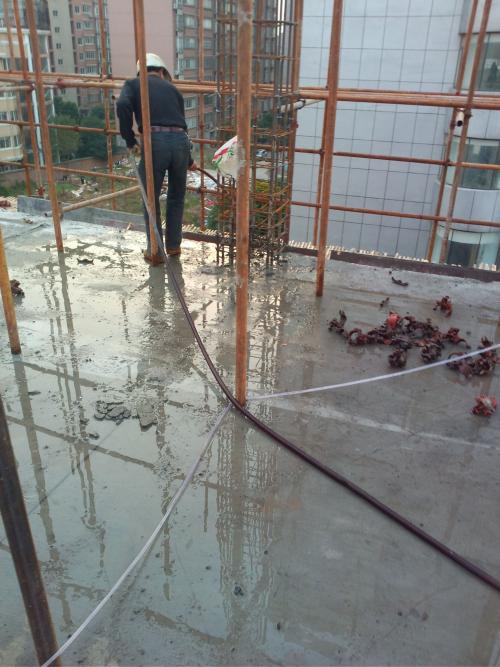

1洒水养护工艺
洒水保护即用草帘等将混凝土掩盖，常常洒水使其坚持湿润。保护时间长短取决于水泥品种，普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，不少于7D；掺有缓凝型外加剂或有抗渗要求的混凝土不少于14D，洒水次数以能保证湿润情况为宜，掩盖洒水保护使用平均气温高于＋5℃的天然条件，用适当的资料对混凝土表面加以掩盖并洒水，使混凝土在必定的时间内坚持水泥水化效果所需求的适当温度和湿度条件。掩盖洒水保护应契合下列规定：

（1）掩盖洒水保护应在混凝土浇筑结束后的12h内进行。

（2）混凝土的洒水保护时间，对选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d，对掺用缓凝型外加剂、矿物掺合料或有抗渗性要求的混凝土，不得少于14d。
（3）当选用其他品种水泥时，混凝土的保护应根据所选用水泥的技能性能确认。洒水次数应根据能坚持混凝土处于湿润的情况来抉择。
（4）混凝土的保护用水宜与拌制水相同。
（5）当日平均气温低于5℃时，不得洒水。
（6）大面积结构如地坪、楼板、屋面等可选用蓄水保护。贮水池一类工程可于撤消内模混凝土到达必定强度后注水保护。

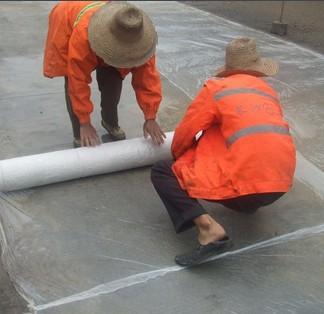

2薄膜布养护工艺
选用不透水、气的薄膜布（如塑料薄膜布）保护。用薄膜布把混凝土表面敞露的部分全部严密地掩盖起来，保证混凝土在不失水的情况下得到足够的保护。这种保护方法的长处是不必洒水，操作便利，能重复使用，能进步混凝土的早期强度，加速模具的周转。但应该坚持薄膜布内有凝结水。
在夏季，薄膜成型后要防晒，不然易发生裂纹。地下建筑或基础，可在其表面涂刷沥青乳液以防止混凝土内水份蒸发。至于拆膜，当规划无要求时，侧膜只要能保证混凝土表面和棱角不致因拆膜而损坏即可撤消。

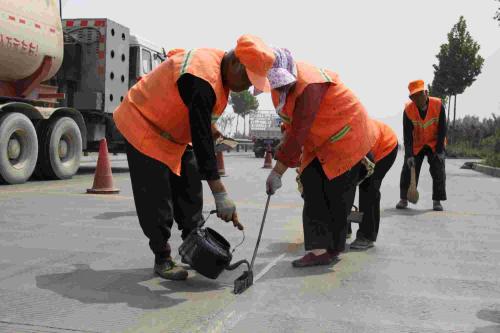

3薄膜摄生液养护工艺
混凝土的表面不方便洒水或使用塑料薄膜布保护时，可选用涂刷薄膜摄生液，防止混凝土内部水分蒸发的方法进行保护。它是将过氯乙烯树脂塑料溶液用喷枪涂在混凝土表面上，溶液蒸发后在混凝土表面构成一层塑料薄膜，将混凝土与空气隔绝，阻挠其间十份的蒸发以保证水化效果的正常进行。有的薄膜在保护完成后能自行老化掉落，不然不适宜喷洒在今后要做粉刷的混凝土表面上。
这种保护方法一般适适宜不宜洒水保护的挺拔构筑物和大面积混凝土结构。但应注意薄膜的保护。
